热电厂--真空泵冷却


项目概况:

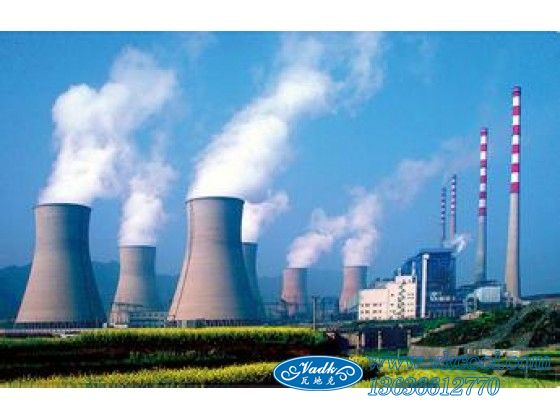

江苏某华能热点电厂四台60万千瓦燃煤发电机组,一期4台真空泵,两台高压泵、两台低压泵。

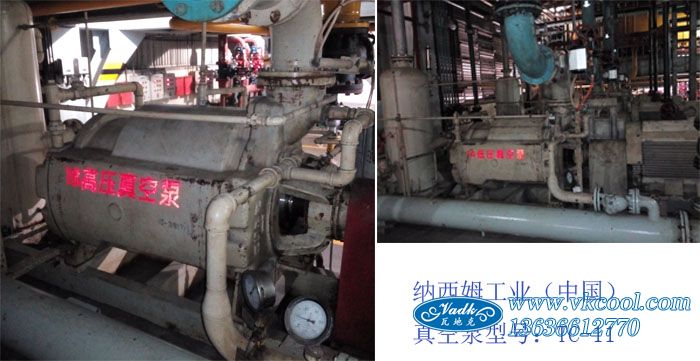

 真空泵厂家:纳西姆工业(中国) 型号:TC-11



名称

数据

单位

备注

1

凝汽器最低运行背压下

抽吸压力

4.4

kPa(a)



2

凝汽器最低运行背压下

2泵并列运行出力

104

kg/h

抽出的干空气量

3

2泵并列运行极限抽吸背压

3.3

kPa(a)

对应真空泵组冷却水温15℃

4

2泵并列运行极限抽吸能力

88

kg/h

对应极限抽吸压力

5

真空泵转速

590

r/min



6

噪音(离设备1米处)

≦85

 dB(A)

应小于等于85

7

热交换冷却水量

60,000.00

kg/h

单泵

8

热交换器面积/形式

28/管式

m2

单泵

9

真空泵工作水量

14,400.00

kg/h

单泵

10

启动抽真空时间(4泵运行)

16.23

min



水环式真空泵自带的降温系统采用的是开式水循环,夏天在35℃以上,降温效果不明显,真空泵的真空度不太理想。根据实地测量的数据,江苏地区11月份,真空泵工作液的进出口温度为39℃/42℃数据判断,工作液在夏天的温度至少增加3℃左右,即进口温度达到近42℃,这个温度点快超过了饱和水的气化温度点,此时真空泵的使用工况很差,直接影响电厂的经济效益。

水环式真空泵出厂时测试工况为,工作液的温度为20℃,因此,真空泵的运行工况在工作液为20℃左右时,效果最佳。

制冷量选择

张家港沙洲电力有限公司#1#2机组各有四台真空泵,运行状况为两运两备,单台真空泵工作水流量约为14.4立米/小时。

按照上述条件,温差取值8℃,单台真空泵需要的制冷量为:

    Q=14.4立米/h×8℃=115260kCal/h=134kW

 = 4 * GB3 * MERGEFORMAT④两台真空泵同时运行,需要的总制冷量即为268kW

机组选型

     配备一台一体式水冷螺杆机组,放大20%的余量制冷量选取330KWHZS-3300WDYT), 采用380V/50Hz电制,电动功率为74kW。此机组自20146月投产以来,降温速度快,经电厂内涨价分析数据,采用一体式水冷螺杆机组后煤的每千瓦电量可节约1g煤。

现场照片:

\

\
